ADAPTADOR PLUG MACHO (BUJÃO) SEXTAVADO EXTERNO NPTF 30°

ADAPTADOR PLUG MACHO (BUJÃO) SEXTAVADO EXTERNO NPTF 30°

Bujão macho com rosca NPTF 30° e sextavado externo. Nove medidas, de 1/8″ a 2″, reunidas na tabela técnica.

Disponível
Certificado de Qualidade

Descrição

TIPO | Adaptador plug macho (bujão) com sextavado externo.

ROSCA | NPTF 30° cônica.

DIMENSÕES | E identifica a rosca; A e L indicam comprimentos; S1 indica o sextavado. Medidas A, L e S1 em milímetros.

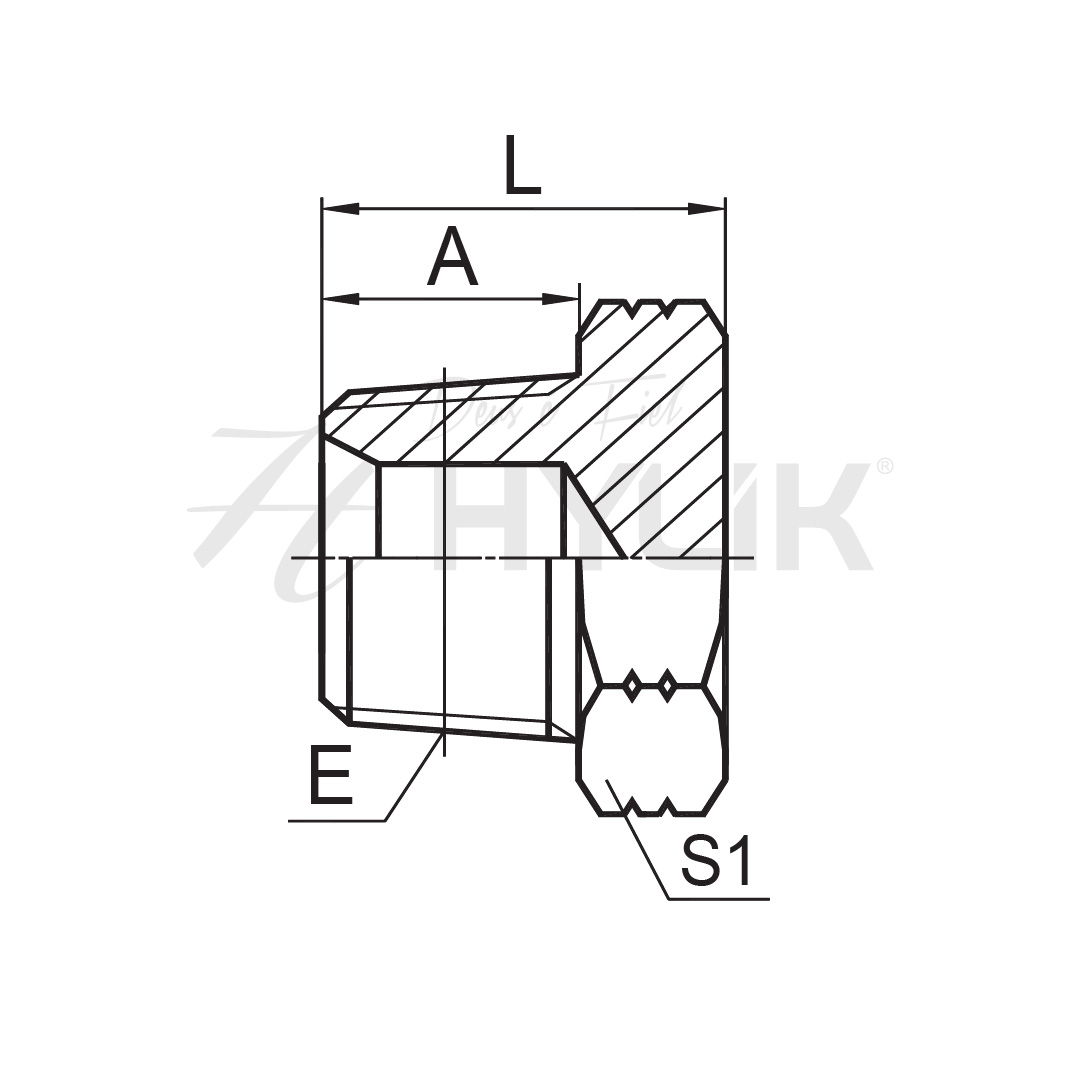

Desenho técnico do adaptador plug macho HABNSE com cotas E, A, L e S1

CÓD. HYLIK ROSCA E A L S1
REF. POL. × FPP MM MM MM
HABNSE02 Z1/8″ × 27 10,5 16 12
HABNSE04 Z1/4″ × 18 15 20 17
HABNSE06 Z3/8″ × 18 16 21 19
HABNSE08 Z1/2″ × 14 19,5 27 22
HABNSE12 Z3/4″ × 14 19,5 29,5 27
HABNSE16 Z1″ × 11,5 25,5 36,5 36
HABNSE20 Z1 1/4″ × 11,5 26,5 38,5 46
HABNSE24 Z1 1/2″ × 11,5 27,5 43 50
HABNSE32 Z2″ × 11,5 27,5 43,5 65
