Descrição

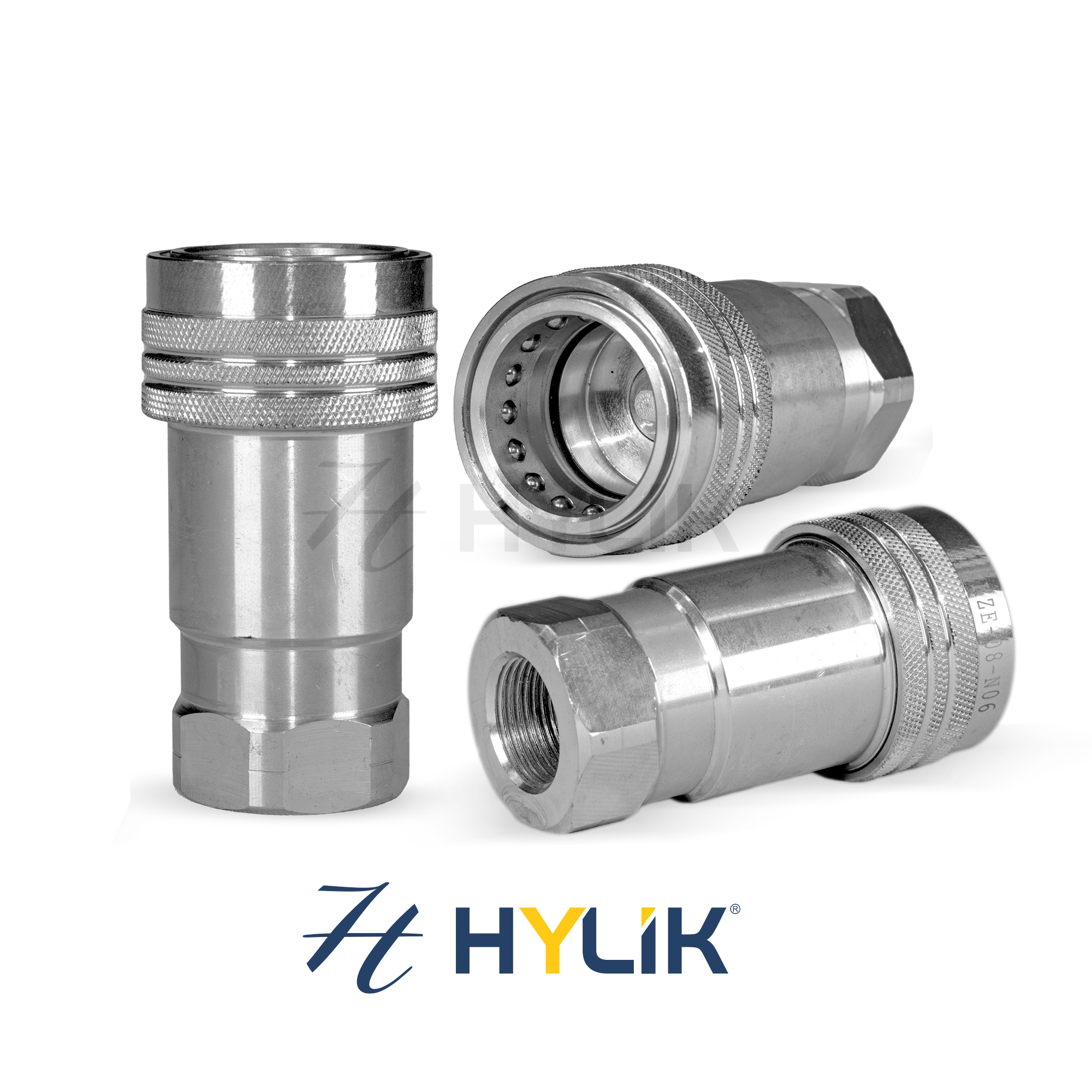

ENGATE | HIDRÁULICO ISO 7241 A – CORPO (FÊMEA)
ITERCAMBIÁVEIS COM ENGATES DAS SEGUINTES
SÉRIES X FABRICANTES |
SÉRIE HANSEN HA15000
SÉRIE PARKER 6600
EATON AEROQUIP 5600
SÉRIE STUCCHI BIR
FAIXA DE TEMPERATURA | -20°C ~ +100°C
MATERIAL | CORPO: AÇO CARBONO
VÁLVULA: AÇO CARBONO
VEDAÇÃO: BUNA-N(NITRILA)
ANEL: PTFE
TRATAMENTO SUPERFICIAL: ZINCO CR3+
TESTE 1200H DE NÉVOA SALINA
| CODIGO HYLIK NPT3 | CODIGO HYLIK BSP | TRAÇO | TAMANHO CORPO | Ls | ΦD | Hs | T | PROTETOR (PLUG) | PRESSÃO DE TRABALHO (BAR) | PRESSÃO DE TRABALHO (PSI) |
| HEH04F | HEH04BF | 4 | 1/4 | 47 | 25 | S19 | 1/4BSPP(NPTF) | HPEF4 | 350 | 5075 |
| HEH06F | HEH06BF | 6 | 3/8 | 57 | 31 | S22 | 3/8BSPP(NPTF) | HPEF6 | 315 | 4570 |
| HEH08F | HEH08BF | 8 | 1/2 | 66 | 38 | S27 | 1/2BSPP(NPTF) | HPEF8 | 250 | 3625 |
| HEH12F | HEH12BF | 12 | 3/4 | 82.5 | 48 | S34 | 3/4BSPP(NPTF) | HPEF12 | 250 | 3625 |
| HEH1612F | HEH1612BF | 16 | 1 | 97 | 54 | S41 | 3/4BSPP(NPTF) | HPEF16 | 250 | 3625 |
| HEH16F | HEH16BF | 16 | 1 | 97 | 54 | S41 | 1BSPP(NPTF) | HPEF16 | 230 | 3335 |
| HEH20F | HEH20BF | 20 | 1-1/4 | 117 | 70 | S50 | 1-1/4BSPP(NPTF) | HPEF20 | 230 | 3335 |
| HEH24F | HEH24BF | 24 | 1-1/2 | 133.5 | 84 | S60 | 1-1/2BSPP(NPTF) | HPEF24 | 180 | 2610 |
| HEH32F | HEH32BF | 32 | 2 | 160 | 100 | S75 | 2BSPP(NPTF) | HPEF32 | 130 | 1885 |
