Descrição

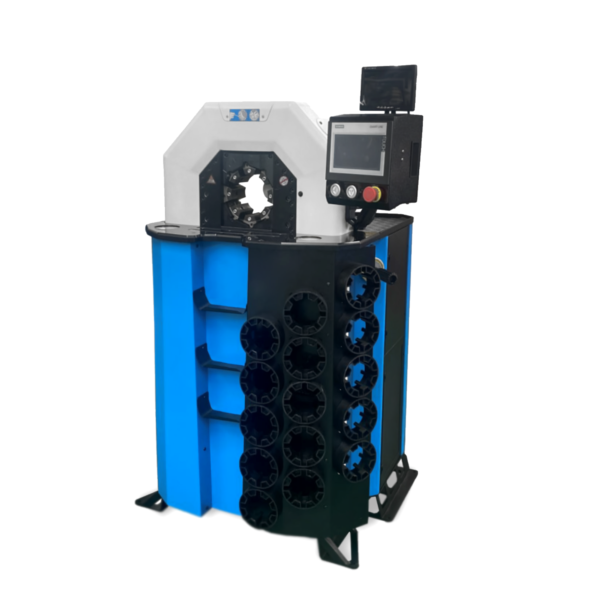

H120L – PRENSA HIDRÁULICA
A H120L foi projetada para prensagem de mangueiras de até 3” com até 6 espiral de aço. Abertura Máx +52mm. A H120L é ideal para prensagem eficiente e estável de mangueiras, economizando força do operador com seu design ergonômico e compacto.
| INFORMAÇÕES TÉCNICAS |
| MÁX. DIÂM. PRENSAGEM (mm) |
118 |
| MÁX. DIÂM. PRENSAGEM (pol.) |
4 |
| MÁX. FORÇA DE PRENSAGEM (kN) |
2450 |
| MÁX. FORÇA DE PRENSAGEM (ton.) |
245 |
| TEMPO DE CICLO 10 mm (s) |
1.8 |
| TAMANHO DA MANGUEIRA ID (inches) |
2 (R13) |
| SÉRIES DE MATRIZES |
20 |
| ABERTURA MÁX. (mm) |
+52 |
| ABERTURA MÁX. S/ FAIXAS (mm) |
170 |
| MATRIZ MASTER D/L (mm) |
118/97 |
| MATRIZ MASTER D/L (pol.) |
4.65/3.82 |
| POTÊNCIA (kW/HP) |
4/5.44 |
| VOLUME DO TANQUE DE ÓLEO (L) |
70 |
| DIMENSÕES (L x W x H) |
| MÁQUINA (mm) |
900 X 650 X 1150 |
| MÁQUINA (pol.) |
35.1 X 25.6 X 43.5 |
| EMBALAGEM (mm) |
1225 X 825 X 1440 |
| EMBALAGEM (pol.) |
48.2 X 35.5 X 56.7 |

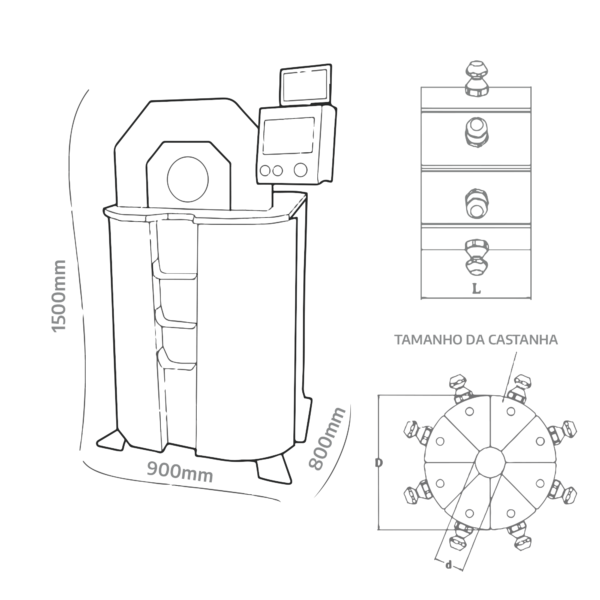

| DIMENSÕES (L x W x H) |
| PRENSA (mm) |
900 x 800 x 1500 |
| PRENSA (pol.) |
35.4 x 31.5 x 59.1 |
| EMBALAGEM (mm) |
1025 x 1025 x 1740 |
| EMBALAGEM (pol.) |
40.4 x 40.4 x 68.5 |
| SISTEMA CNC |
| SETUP MAX. OPENING |
PRESSURE CONTROL |
| CORRECTION / OFFSET |
CONTINUOUS MULTI-STAGE CRIMPING |
| PRESSURE MAINTAINING TIME DELAY FUNCTION |
SAVE CRIMPING DATA |
| SEPEED CHANGE |
COUNTING |
| QUALITY REPORT |
SETUP SPECIAL DIE |
| PESO (KG) |
| PRENSA N. W. |
790 |
| PRENSA G. W. |
840 |
| H120L Matrizes: |
| Nº da Matriz |
Faixa de Crimpagem |
ID (mm) 70 |
L (mm) |
| P20/06* |
6.0-8.0 |
6 |
25 |
| P20/08* |
8.0-10.0 |
8 |
25 |
| P20/10* |
10.0-12.0 |
10 |
55 |
| P20/12* |
12.0-14.0 |
12 |
55 |
| P20/14 |
14.0-16.0 |
14 |
55 |
| P20/16 |
16.0-19.0 |
16 |
55 |
| P20/19 |
19.0-23.0 |
19 |
55 |
| P20/23 |
23.0-27.0 |
23 |
55 |
| P20/27 |
27.0-31.0 |
27 |
70 |
| P20/31 |
31.0-36.0 |
31 |
70 |
| P20/36 |
36.0-41.0 |
36 |
75 |
| P20/41 |
41.0-47.0 |
41 |
75 |
| P20/47 |
47.0-52.0 |
47 |
85 |
| P120L/52 |
52.0-57.0 |
52 |
100 |
| P120L/57 |
57.0-63.0 |
57 |
100 |
| P120L/63 |
63.0-69.0 |
63 |
115 |
| P120L/69 |
69.0-74.0 |
69 |
115 |
| P120L/74* |
74.0-79.0 |
74 |
115 |
| P120L/79* |
79.0-84.0 |
79 |
115 |
| P120L/84* |
84.0-92.0 |
84 |
115 |
| P120L/92* |
92.0-100.0 |
92 |
115 |
| P120L/100* |
100 |
100 |
115 |
|
*: S/ matriz padrão.
|
|
C/ matrizes adaptadoras.
|
