Descrição
ISO 3862 / SAE J517:2020 / NBR14831:2022

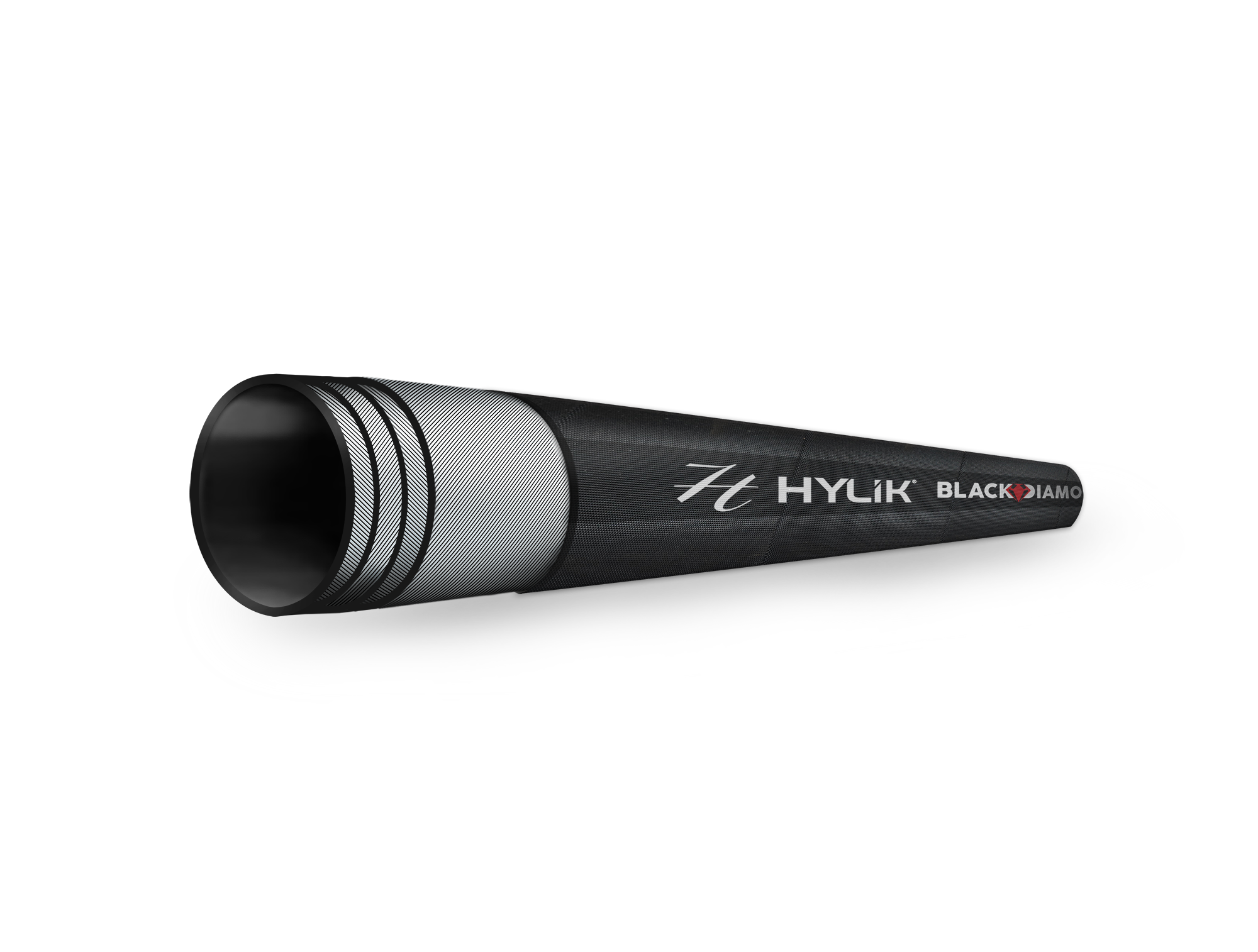

TUBO INTERNO | Borracha Sintética resistente à óleo e derivados.
REFORÇO | Quatro espirais de fios de aço de alta resistência enrolados
em direções alternadas.
TUBO EXTERNO | Borracha Sintética resistente à óleo e intempéries.
TEMPERATURA DE TRABALHO | -40º à +120ºC
A MSHA (Administração de Saúde e Segurança em Mineração) é uma agência dos EUA que monitora a conformidade com os padrões de saúde e segurança para reduzir acidentes, minimizar os riscos à saúde e promover melhores condições de saúde e segurança nas minas do país.
|
CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO DO REFORÇO mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
PESO | ||||||
| REF. | mm | TRAÇO | POL. | MÁX. | MÍN. | MÁX. | MÍN. | MÁX. | Bar | Psi | Bar | Psi | mm | Kg/m |
| HR1206 | 10 | -6 | 3/8” | 10.1 | 9.3 | 17.8 | 16.6 | 21.0 | 280 | 4060 | 1120 | 16240 | 125 | 0,620 |
| HR1208 | 12 | -8 | 1/2 | 13.5 | 12.3 | 21.5 | 19.9 | 24.6 | 280 | 4060 | 1120 | 16240 | 180 | 0,760 |
| HR1210 | 16 | -10 | 5/8” | 16.7 | 15.5 | 25.4 | 23.8 | 28.2 | 280 | 4060 | 1120 | 16240 | 200 | 0,990 |
| HR1212 | 19 | -12 | 3/4 | 19.8 | 18.6 | 28.4 | 26.9 | 31.5 | 280 | 4060 | 1120 | 16240 | 240 | 1,160 |
| HR1216 | 25 | -16 | 1” | 26.4 | 25.0 | 35.7 | 34.1 | 39.2 | 280 | 4060 | 1120 | 16240 | 300 | 1,740 |
| HR1220 | 31 | -20 | 1.1/4” | 33.0 | 31.4 | 45.1 | 42.7 | 48.6 | 280 | 4060 | 1120 | 16240 | 420 | 2,280 |
| HR1224 | 38 | -24 | 1.1/2” | 39.3 | 37.7 | 51.6 | 49.2 | 55.0 | 280 | 4060 | 1120 | 16240 | 500 | 3,130 |
| HR1232 | 51 | -32 | 2” | 52.0 | 50.8 | 64.8 | 62.5 | 68.3 | 280 | 4060 | 1120 | 16240 | 640 | 4,440 |
