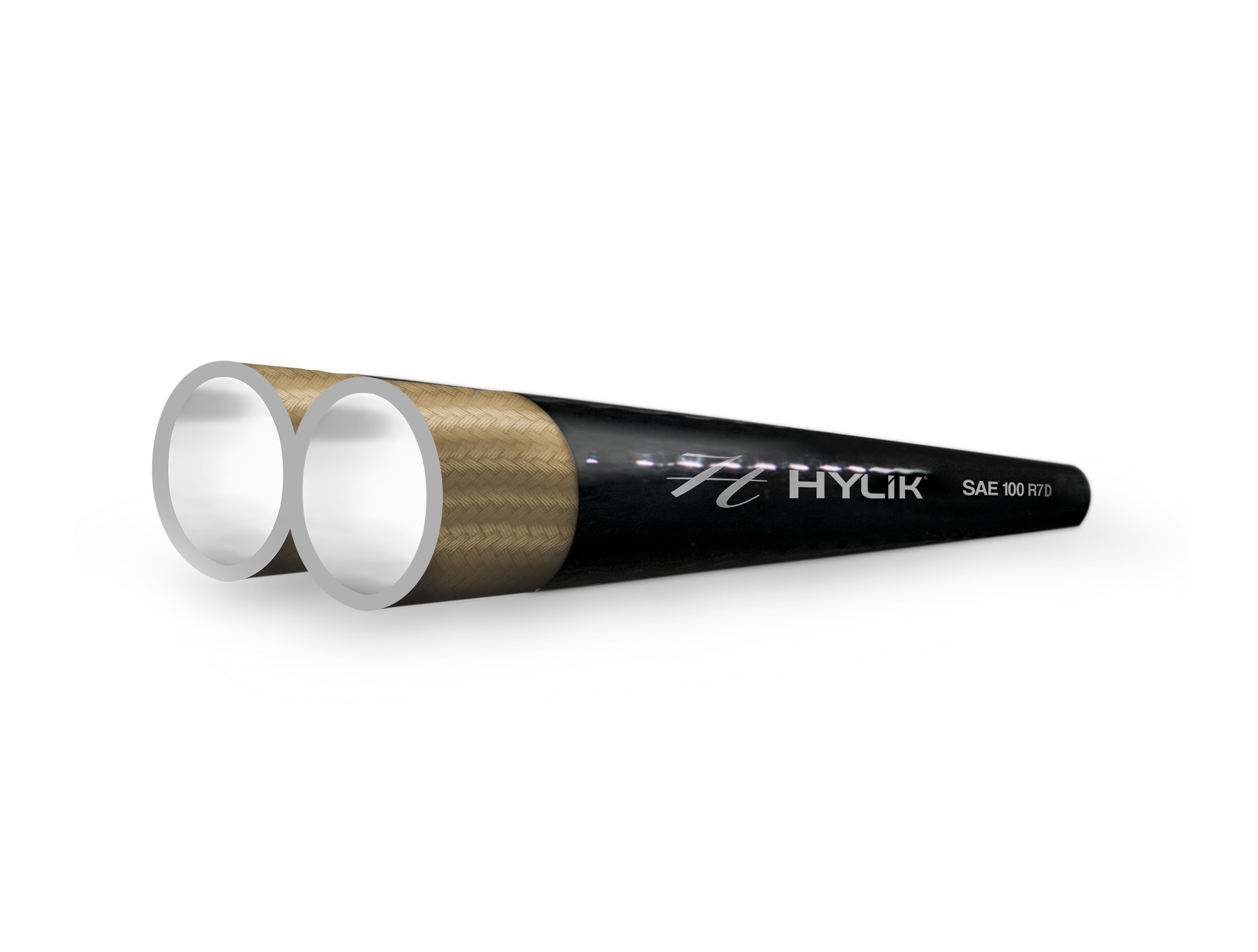

Descrição
ISO 3949 / SAE J517:2020 / NBR14831:2022
TUBO INTERNO | Tubo interno termoplástico resistente à óleo e
fluidos hidráulicos.
REFORÇO | Um ou mais trançados de fios têxteis de alta resistência.
TUBO EXTERNO | Termoplástica resistente à intempéries.
TEMPERATURA DE TRABALHO | -40º à +100ºC
|
CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
PESO | |||||
| REF. | mm | TRAÇO | POL. | MÁX. | MÍN. | MÁX. | Bar | Psi | Bar | Psi | mm | Kg/m |
| HR704D | 6 | -4 | 1/4 | 7 | 6.2 | 13.7 | 192 | 2790 | 768 | 11136 | 100 | 0.114 |
| HR706D | 10 | -6 | 3/8 | 10.1 | 9.1 | 18.4 | 157 | 2280 | 628 | 9106 | 125 | 0.164 |
| HR708D | 12 | -8 | 1/2 | 13.5 | 12.3 | 22.5 | 140 | 2030 | 560 | 8120 | 180 | 0.229 |
