Descrição

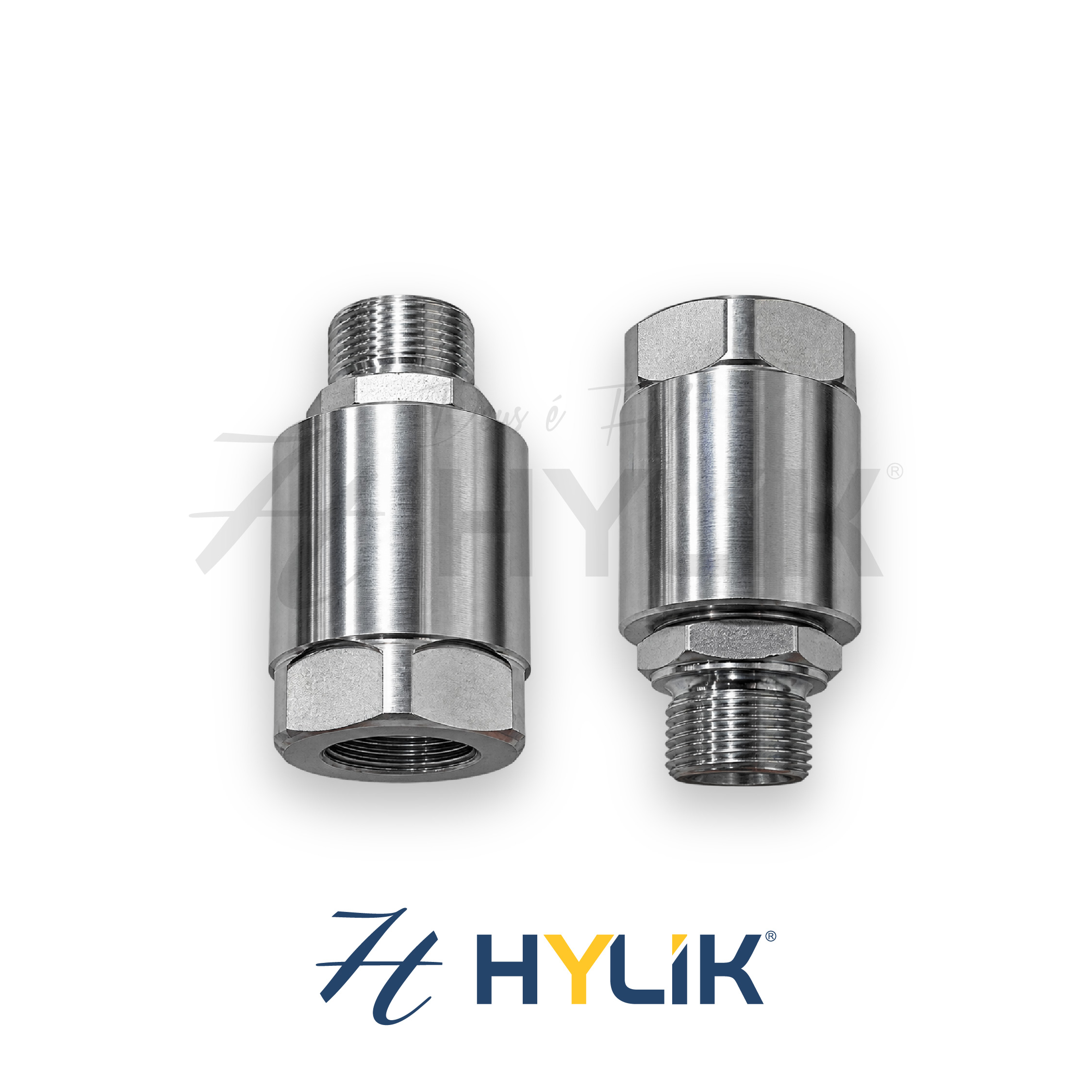

APLICAÇÃO | Montagem entre um conjunto de mangueira e um componente rígido da máquina para permitir e compensar rotações ocasionais e evitar danos à mangueira.
ROTAÇÃO | Movimento alternado, não contínuo.
ROSCA | BSP.
MATERIAIS | Haste em aço carbono de alta qualidade, endurecida por indução; corpo em aço carbono carbonitretado; esferas de alta resistência 100 C6, grau de precisão A.
TRATAMENTO SUPERFICIAL | Zincagem Cr III.
VEDAÇÃO | Vedação contra poeira em NBR; anel de desgaste em Teflon com grafite e O-ring em NBR.
TEMPERATURA DE TRABALHO | -20 °C a +100 °C;
SISTEMA ROTATIVO | 1 rolamento de esferas nas medidas de 1/4″, 3/8″ e 1/2″; 2 rolamentos de esferas nas medidas de 3/4″ e 1″.
| CÓD. HYLIK | A | B | C | D | E | CH1 | CH2 | PRESSÃO MÁX. DE ROTAÇÃO | PRESSÃO MÁX. ESTÁTICA |
| REF. | BSP | MM | MM | MM | MM | MM | MM | BAR | BAR |
| HJR04 | 1/4″ | 61 | 6 | 42 | 24 | 30 | 19 | 200 | 400 |
| HJR06 | 3/8″ | 66 | 8,5 | 44 | 25 | 34 | 24 | 200 | 400 |
| HJR08 | 1/2″ | 71 | 11,5 | 47 | 32 | 36 | 27 | 150 | 300 |
| HJR12 | 3/4″ | 80 | 15 | 50 | 49,5 | 45 | 34 | 150 | 300 |
| HJR16 | 1″ | 90 | 21 | 57 | 54,5 | 50 | 41 | 100 | 300 |
