Descrição

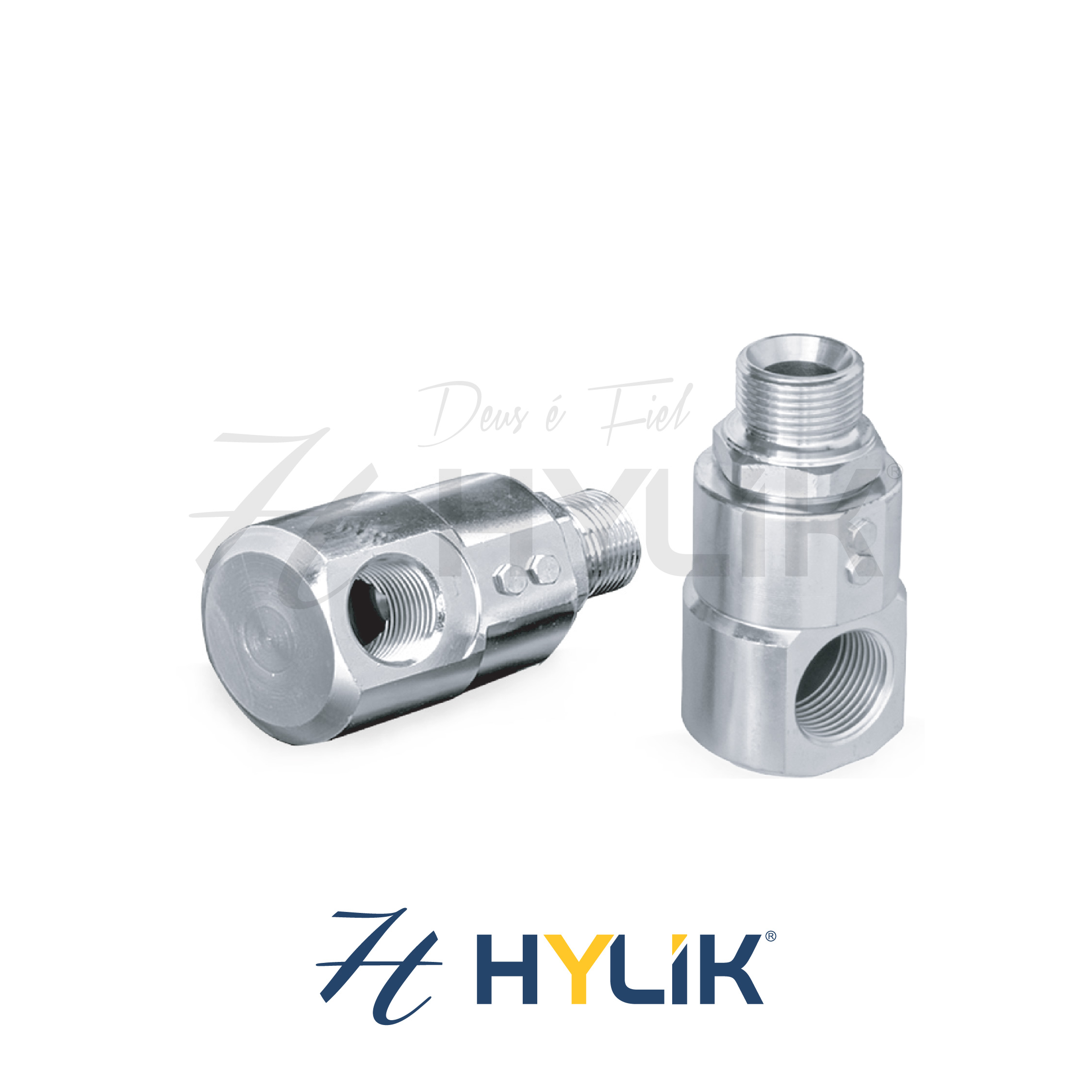

APLICAÇÃO | Montagem entre um conjunto de mangueira e um componente rígido da máquina para permitir e compensar rotações ocasionais e evitar danos à mangueira.
ROTAÇÃO | Movimento alternado, não contínuo.
ROSCA | BSP.
MATERIAIS | Haste em aço carbono de alta qualidade, endurecida por indução; corpo em aço carbono carbonitretado; esferas de alta resistência 100 C6, grau de precisão A.
TRATAMENTO SUPERFICIAL | Zincagem Cr III.
VEDAÇÃO | Vedação contra poeira em NBR; anel de desgaste em Teflon com grafite e O-ring em NBR. VITON sob consulta.
ANÉIS ANTEXTRUSÃO | Não possui.
TEMPERATURA DE TRABALHO | NBR: -20 °C a +100 °C; VITON: -15 °C a +180 °C.
SISTEMA ROTATIVO | 1 rolamento de esferas na medida de 1/2″; 2 rolamentos de esferas nas medidas de 3/4″ e 1″.
| CÓD. HYLIK | A | B | C | D | E | F | CH | PRESSÃO MÁX. DE ROTAÇÃO | PRESSÃO MÁX. ESTÁTICA |
| REF. | BSP | MM | MM | MM | MM | MM | MM | BAR | BAR |
| HJR9008 | 1/2″ | 63 | 87 | 11,5 | 39,5 | 14 | 27 | 150 | 300 |
| HJR9012 | 3/4″ | 70 | 100 | 15 | 54,5 | 18 | 34 | 150 | 300 |
| HJR9016 | 1″ | 80 | 113 | 21 | 55/60 | 25 | 41 | 100 | 300 |
