Descrição

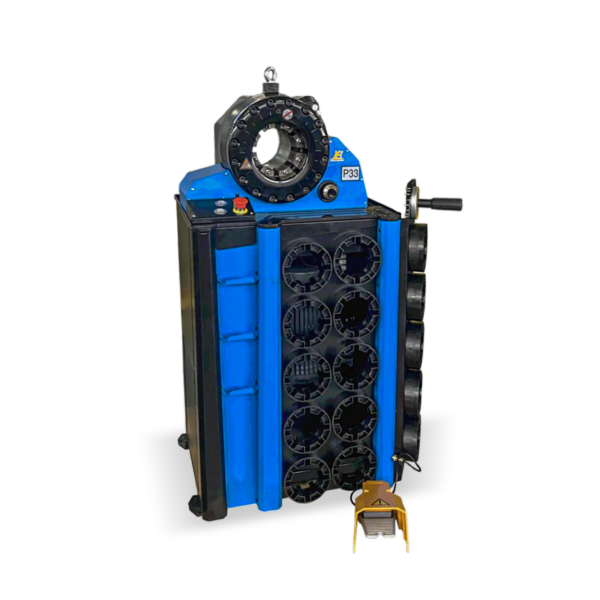

P33 – PRENSA HIDRÁULICA
A Prensa Hidráulica P33 foi projetada para prensagem de mangueiras de 4 espirais de até 2” de diâmetro.
Design especialmente projetado para o correto acionamento do botão de controle, além de contar com a função de prensagem automática melhorando consideravelmente a eficiência da produção.
|
P33 PRENSA HIDRÁULICA
|
|
Nº da Matriz
|
Faixa de Crimpagem
|
ID (mm)
|
L (mm)
|
|
P32/06*
|
6.0 – 8.0
|
6
|
55
|
|
P32/08*
|
8.0 – 10.0
|
8
|
55
|
|
P32/10*
|
10.0 – 12.0
|
10
|
55
|
|
P32/12*
|
12.0 – 14.0
|
12
|
55
|
|
P32/14
|
14.0 – 16.0
|
14
|
55
|
|
P32/16
|
16.0 – 19.0
|
16
|
55
|
|
P32/19
|
19.0 – 22.0
|
19
|
55
|
|
P32/22
|
22.0 – 26.0
|
22
|
70
|
|
P32/26
|
26.0 – 30.0
|
26
|
70
|
|
P32/30
|
30.0 – 34.0
|
30
|
70
|
|
P32/34
|
34.0 – 39.0
|
34
|
75
|
|
P32/39
|
39.0 – 45.0
|
39
|
75
|
|
P32/45
|
45.0 – 51.0
|
45
|
90
|
|
P32/51
|
51.0 – 57.0
|
51
|
90
|
|
P32/57
|
57.0 – 63.0
|
57
|
100
|
|
P32/63
|
63.0 – 69.0
|
63
|
100
|
|
P32/69
|
69.0 – 75.0
|
69
|
100
|
|
P32/74*
|
74.0 – 80.0
|
74
|
100
|
|
v P32/78*
|
78.0 – 87.0
|
78
|
100
|
|
INFORMAÇÕES TÉCNICAS
|
|
MÁX. DIÂM. PRENSAGEM (mm)
|
10-87
|
|
MÁX. DIÂM. PRENSAGEM (pol.)
|
0.39-0.42
|
|
MÁX. FORÇA DE PRENSAGEM (kN)
|
2000
|
|
MÁX. FORÇA DE PRENSAGEM (ton.)
|
200
|
|
TEMPO DE CICLO 10 mm (s)
|
3.3/5.5
|
|
TAMANHO DA MANGUEIRA ID (inches)
|
2 (4SH)
|
|
SÉRIES DE MATRIZES
|
P32
|
|
ABERTURA MÁX. (mm
|
+33
|
|
ABERTURA MÁX. S/ FAIXAS (mm)
|
132
|
|
MATRIZ MASTER D/L (mm)
|
99/80
|
|
MATRIZ MASTER D/L (pol.)
|
3.90/3.15
|
|
POTÊNCIA (kW/HP)
|
3.7/5 4/5.3
|
|
VOLUME DO TANQUE DE ÓLEO (L)
|
32
|
|
CRIMPAGEM/HORA
|
700/850
|
|
VOLTAGEM DO MOTOR (V)
|
200/220/380/440
|
|

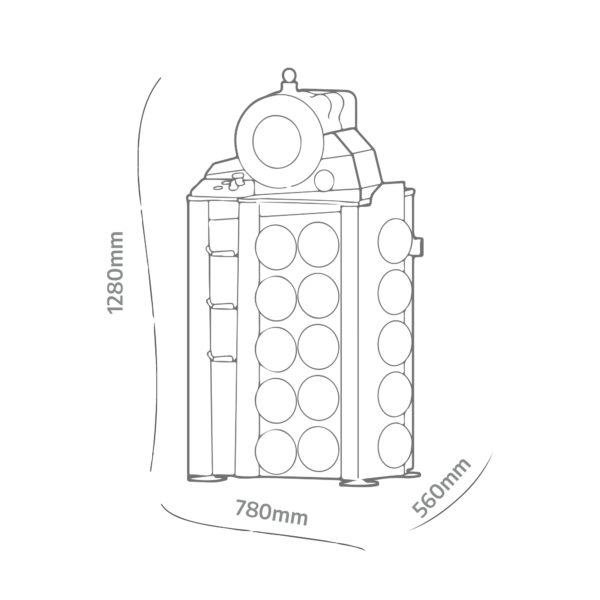

DIMENSÕES (L x W x H)
|
|
PRENSA (mm)
|
780x560x1280
|
|
PRENSA (pol.)
|
30.71×2.05×50.39
|
|
EMBALAGEM (mm)
|
880x800x1420
|
|
EMBALAGEM (pol.)
|
34.65×31.5×55.91
|
|
PESO (KG)
|
|
PRENSA N. W.
|
315
|
|
PRENSA G. W.
|
350
|
|
CONFIGURAÇÃO PADRÃO
|
|
BOTÃO DE CONTROLE / PEDAL DE CONTROLE
|
|
CONTROLADOR
|
|
SEMI-AUTOMÁTICO E AUTOMÁTICO
|
