Descrição
ISO 1436:2020 /SAE J517:2020 / NBR14831:2022 / DIN EN 853

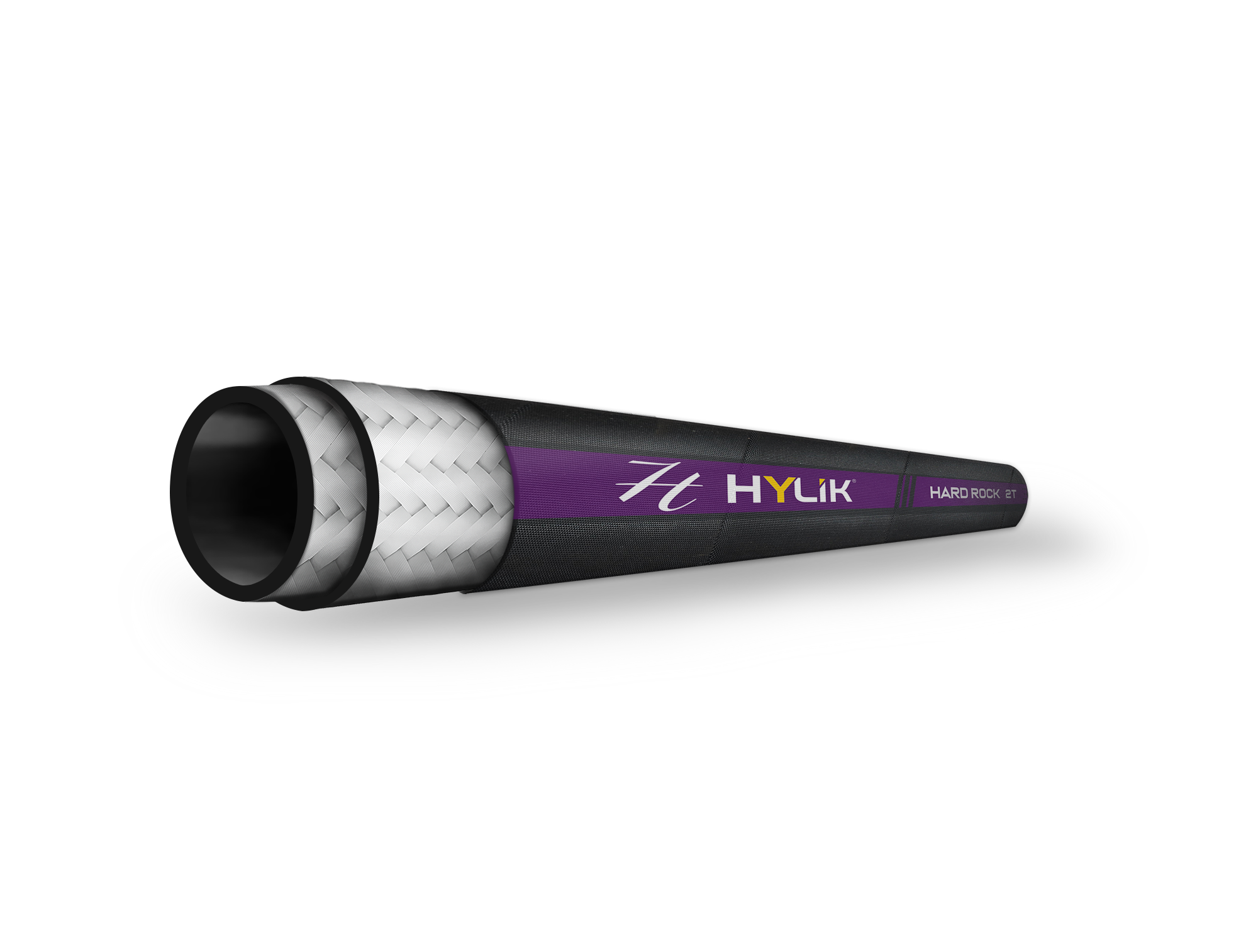

TUBO INTERNO | Borracha Sintética resistente a óleo e derivados.
REFORÇO | Dois trançados de fios de aço de alta resistência.
TUBO EXTERNO | Borracha Sintética resistente a óleo e intempéries.
TEMPERATURA DE TRABALHO | -40º à +100ºC
A MSHA (Administração de Saúde e Segurança em Mineração) é uma agência dos EUA que monitora a conformidade com os padrões de saúde e segurança para reduzir acidentes, minimizar os riscos à saúde e promover melhores condições de saúde e segurança nas minas do país.
|
CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO DO REFORÇO mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
PESO | ||||||
| REF. | mm | TRAÇO | POL. | MÁX. | MÍN. | MÁX. | MÍN. | MÁX. | Bar | Psi | Bar | Psi | mm | Kg/m |
| HR203 | 5 | -3 | 3/16” | 5.4 | 4.6 | 11.7 | 10.6 | 14.1 | 415 | 6000 | 1660 | 24070 | 90 | 0,315 |
| HR204 | 6 | -4 | 1/4 | 7 | 6.2 | 13.3 | 12.1 | 15.7 | 400 | 5800 | 1600 | 23200 | 100 | 0,370 |
| HR205 | 8 | -5 | 5/16” | 8.5 | 7.7 | 14.9 | 13.7 | 17.3 | 350 | 5075 | 1400 | 20300 | 115 | 0,410 |
| HR206 | 10 | -6 | 3/8” | 10.1 | 9.1 | 17.3 | 16.1 | 19.7 | 330 | 4785 | 1320 | 19140 | 125 | 0,530 |
| HR208 | 12 | -8 | 1/2 | 13.5 | 12.3 | 20.6 | 19 | 23.1 | 275 | 4000 | 1100 | 15950 | 180 | 0,620 |
| HR210 | 16 | -10 | 5/8” | 16.7 | 15.5 | 23.8 | 22.2 | 26.3 | 250 | 3625 | 1000 | 14500 | 205 | 0,720 |
| HR212 | 19 | -12 | 3/4 | 19.8 | 18.6 | 27.8 | 26.2 | 30.2 | 215 | 3120 | 860 | 12470 | 240 | 0,940 |
| HR216 | 25 | -16 | 1” | 26.4 | 25 | 35.7 | 34.1 | 38.9 | 165 | 2400 | 660 | 9570 | 300 | 1,290 |
| HR220 | 31 | -20 | 1.1/4” | 33 | 31.4 | 45.6 | 43.2 | 49.6 | 125 | 1815 | 500 | 7250 | 420 | 1,910 |
| HR224 | 38 | -24 | 1.1/2” | 39.3 | 37.7 | 42 | 49.6 | 56 | 90 | 1305 | 360 | 5220 | 500 | 2,250 |
| HR232 | 51 | -32 | 2” | 52 | 50.4 | 64.7 | 62.3 | 68.6 | 80 | 1160 | 320 | 4640 | 630 | 2,900 |
| HR240 | 63 | -40 | 2.1/2 | 65 | 63.1 | 77.8 | 74.6 | 81.8 | 70 | 1015 | 280 | 4060 | 760 | 2,700 |
| HR248 | 76 | -48 | 3 | 77.5 | 75.6 | 93.1 | 91.9 | 101 | 26 | 380 | 104 | 1508 | 820 | 3,200 |
