Descrição
ISO 1436:2020 /SAE J517:2020 / NBR14831:2022 / DIN EN 853

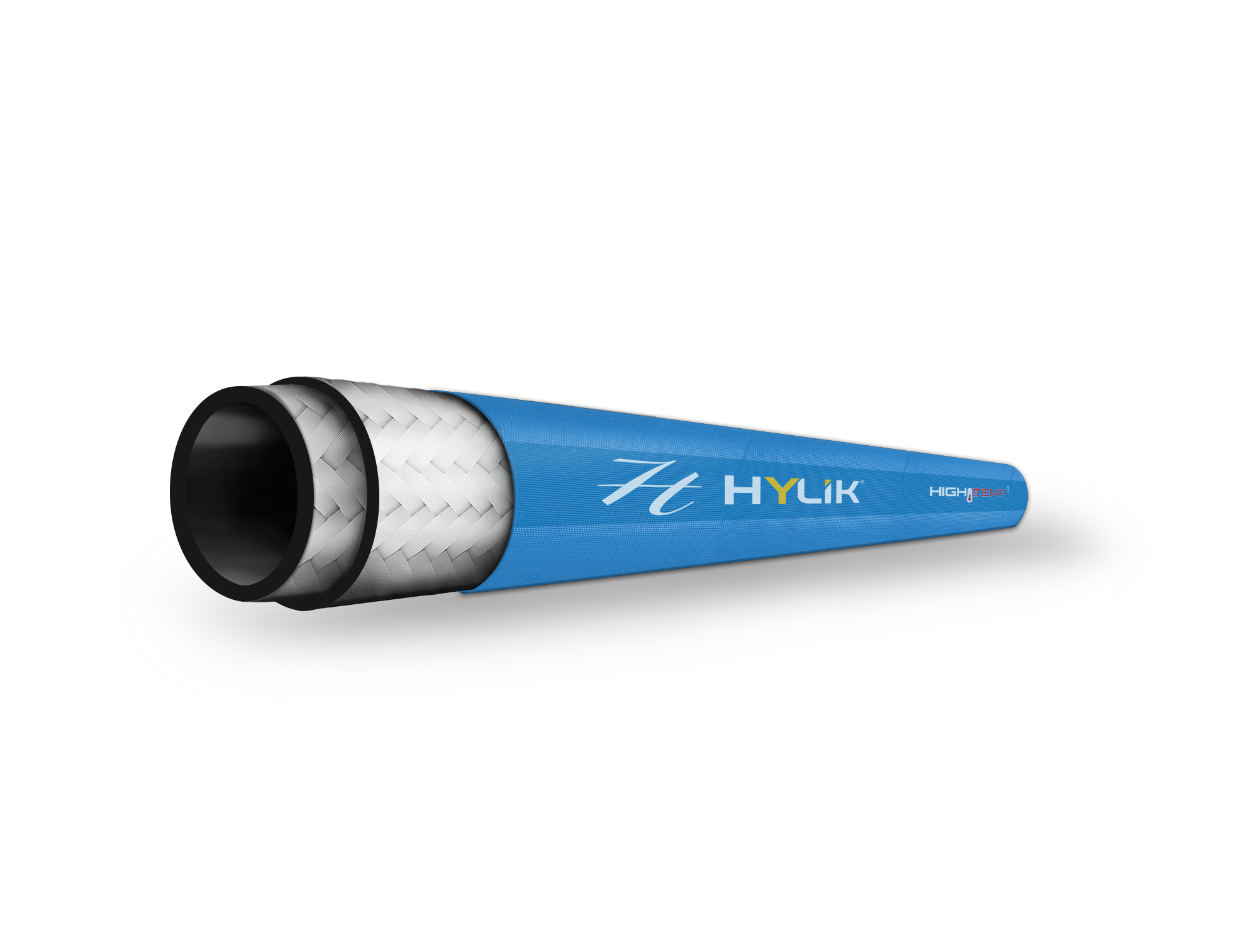

TUBO INTERNO | Borracha Sintética resistente à óleo e derivados.
REFORÇO | Dois trançados de fios de aço de alta resistência.
TUBO EXTERNO | Borracha Sintética resistente à óleo e intempéries na cor azul.
CERTIFICAÇÃO: MSHA IC-383/01
TEMPERATURA DE TRABALHO | -40º à +150ºC
Para aplicações em ar comprimido, deve-se micro-perfurar sua cobertura e usar dispositivos de segurança.
A MSHA (Administração de Saúde e Segurança em Mineração) é uma agência dos EUA que monitora a conformidade com os padrões de saúde e segurança para reduzir acidentes, minimizar os riscos à saúde e promover melhores condições de saúde e segurança nas minas do país.
| CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO DO REFORÇO mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
PESO | ||||||
| REF. | mm | TRAÇO | POL. | MÁX. | MÍN. | MÁX. | MÍN. | MÁX. | Bar | Psi | Bar | Psi | mm | Kg/m |
| HR203AT | 5 | -3 | 3/16” | 5.4 | 4.6 | 11.7 | 10.6 | 14.1 | 415 | 6000 | 1660 | 24070 | 90 | 0.315 |
| HR204AT | 6 | -4 | 1/4 | 7 | 6.2 | 13.3 | 12.1 | 15.7 | 400 | 5800 | 1600 | 23200 | 100 | 0.37 |
| HR205AT | 8 | -5 | 5/16” | 8.5 | 7.7 | 14.9 | 13.7 | 17.3 | 350 | 5075 | 1400 | 20300 | 115 | 0.41 |
| HR206AT | 10 | -6 | 3/8” | 10.1 | 9.1 | 17.3 | 16.1 | 19.7 | 330 | 4785 | 1320 | 19140 | 125 | 0.53 |
| HR208AT | 12 | -8 | 1/2 | 13.5 | 12.3 | 20.6 | 19 | 23.1 | 275 | 4000 | 1100 | 15950 | 180 | 0.62 |
| HR210AT | 16 | -10 | 5/8” | 16.7 | 15.5 | 23.8 | 22.2 | 26.3 | 250 | 3625 | 1000 | 14500 | 205 | 0.72 |
| HR212AT | 19 | -12 | 3/4 | 19.8 | 18.6 | 27.8 | 26.2 | 30.2 | 215 | 3120 | 860 | 12470 | 240 | 0.94 |
| HR216AT | 25 | -16 | 1” | 26.4 | 25 | 35.7 | 34.1 | 38.9 | 165 | 2400 | 660 | 9570 | 300 | 1.29 |
| HR220AT | 31 | -20 | 1.1/4” | 33 | 31.4 | 45.6 | 43.2 | 49.6 | 125 | 1815 | 500 | 7250 | 420 | 1.91 |
| HR224AT | 38 | -24 | 1.1/2” | 39.3 | 37.7 | 42 | 49.6 | 56 | 90 | 1305 | 360 | 5220 | 500 | 2.25 |
| HR232AT | 51 | -32 | 2” | 52 | 50.4 | 64.7 | 62.3 | 68.6 | 80 | 1160 | 320 | 4640 | 630 | 2.9 |
