SAE J517:2020 / NBR14831:2022

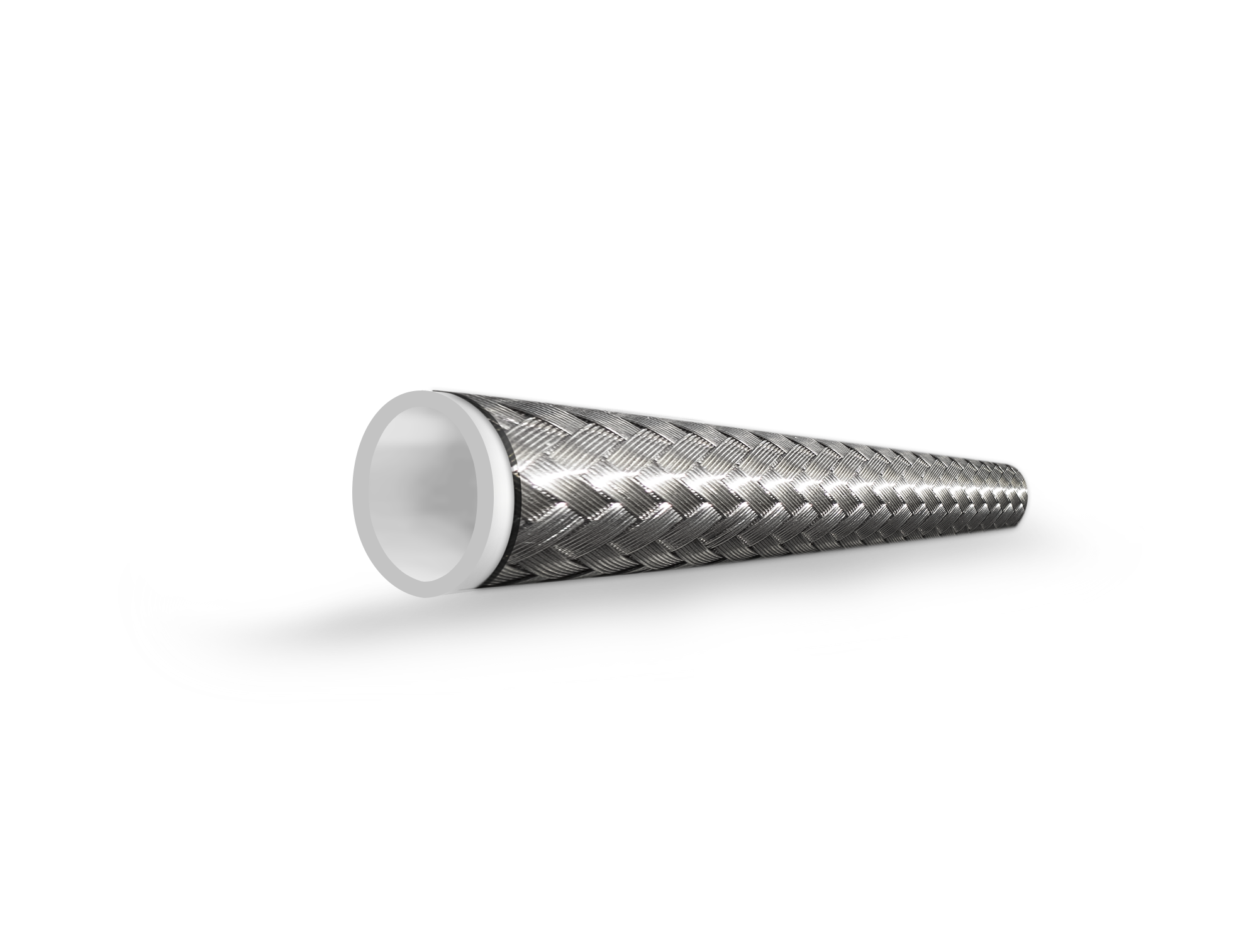

TUBO INTERNO | Tubo Interno de politetrafluoroetileno (PTFE).
TUBO EXTERNO | Um trançado de fios de aço inoxidável de alta resistência.
TEMPERATURA DE TRABALHO | -54°C à +204°C
| CÓD HYLIK |
DIÂMETRO NOMINAL (DN) |
DIÂMETRO INTERNO (DI) mm |
DIÂMETRO EXTERNO (DE) mm |
PRESSÃO DE TRABALHO |
PRESSÃO DE RUPTURA |
RAIO MÍNIMO DE CURVATURA |
||||||
| REF. | mm | TRAÇO | POL. | MÁX. | MÍN. | MÁX. | MÍN. | Bar | Psi | Bar | Psi | mm |
| HR1402 | 3 | -3 | 1/8 | 3.6 | 2.8 | 6.8 | 5.3 | 105 | 1525 | 827 | 11992 | 40 |
| HR1403 | 5 | -4 | 3/16 | 5.2 | 4.4 | 8.2 | 7.1 | 105 | 1525 | 689 | 9991 | 50 |
| HR1404 | 6 | -5 | 1/4 | 6.9 | 6 | 10.1 | 8.9 | 105 | 1525 | 620 | 8990 | 75 |
| HR1405 | 8 | -6 | 5/16 | 8.4 | 7.5 | 11.6 | 10.4 | 105 | 1525 | 552 | 8004 | 100 |
| HR1406 | 10 | -7 | 3/8 | 10 | 9.1 | 13.4 | 12.2 | 105 | 1525 | 483 | 7004 | 125 |
| HR1407 | 11 | -8 | 13/32 | 10.9 | 9.9 | 14.3 | 12.9 | 70 | 1015 | 414 | 6003 | 135 |
| HR1408 | 12 | -10 | 1/2 | 13.3 | 12.3 | 16.8 | 15.3 | 56 | 815 | 414 | 6003 | 165 |
| HR1410 | 16 | -12 | 5/8 | 16.5 | 15.3 | 20.1 | 18.6 | 56 | 815 | 345 | 5003 | 200 |
| HR1412 | 19 | -14 | 3/4 | 19.6 | 18.4 | 23.3 | 21.3 | 56 | 815 | 276 | 4002 | 230 |
| HR1414 | 22 | -16 | 7/8 | 23 | 21.4 | 26.9 | 24.6 | 56 | 815 | 241 | 3495 | 230 |
| HR1416 | 25 | -18 | 1 | 26.2 | 24.6 | 29.8 | 27.8 | 56 | 815 | 241 | 3495 | 300 |
